Ein Innengerät mit 2,5 kW für das Schlafzimmer, eines mit 3,4 kW für das Wohnzimmer, ein Außengerät MXZ-2HA40VF mit 4,0 kW Kühl- und 4,3 kW Heizleistung: das ist die größte Zusammenstellung, die der Hersteller für dieses Außengerät angibt. Beide Innengeräte gehören zur Serie MSZ-HR von Mitsubishi Electric und haben die WLAN-Schnittstelle eingebaut, ein Zusatzmodul ist nicht nötig. Angegeben sind die Energieeffizienzklassen A++ im Kühl- und A+ im Heizbetrieb, auf der Skala von A+++ bis D, bei einem SEER von 8,0. Als Orientierung deckt das kleinere Innengerät etwa 19 bis 25 m² ab, das größere etwa 26 bis 34 m²^*.

Leistung und Einsatzbereich

Für das Außengerät Mitsubishi Electric MXZ-2HA40VF sind 4,0 kW Kühl- und 4,3 kW Heizleistung angegeben. Das Innengerät MSZ-HR25VFK ist mit 2,5 kW Kühl- und 3,15 kW Heizleistung angegeben, das Innengerät MSZ-HR35VFK mit 3,4 kW Kühl- und 3,6 kW Heizleistung. Die Summe der Innengeräte beträgt 5,9 kW; der Hersteller nennt 2,5 plus 3,5 kW ausdrücklich als größte zulässige Zusammenstellung für dieses Außengerät. Der Betriebsbereich des Außengeräts ist mit minus 15 bis plus 46 °C angegeben. Die Rohranschlüsse sind an beiden Innengeräten und beiden Anschlüssen des Außengeräts mit 6,35 und 9,52 mm angegeben.

Die genannte Fläche von etwa 19 bis 25 m²^* gilt je Innengerät und sind Richtwerte bei üblicher Raumhöhe und normalem Dämmstandard, keine verbindliche Auslegung. Maßgeblich sind Raumhöhe, Dämmstandard, Fensterflächen, Verschattung sowie die Anzahl der Personen und Geräte. Die passende Auslegung für Ihr Objekt prüfen wir auf Anfrage.

* Richtwert auf Basis der vom Hersteller angegebenen Kühlleistung, bei üblicher Raumhöhe von etwa 2,5 m, normalem Dämmstandard und durchschnittlicher Sonneneinstrahlung. Abweichende Gegebenheiten vor Ort, etwa große Fensterflächen, Dachschrägen oder eine hohe Personenzahl, können eine andere Leistungsklasse erfordern. Die verbindliche Auslegung erfolgt objektbezogen. Für eine fachgerechte Auslegung Ihres Objekts nehmen Sie bitte Kontakt mit uns auf.

Die wichtigsten Vorteile auf einen Blick

• WLAN in beiden Innengeräten eingebaut, App-Steuerung ohne Zusatzmodul.
• Ein Innengerät mit 2,5 kW und eines mit 3,4 kW, für Räume von etwa 19 bis 25 m² und 26 bis 34 m².
• Energieeffizienzklasse A++ im Kühlen und A+ im Heizen auf der Skala von A+++ bis D, bei SEER 8,0 und SCOP 4,3.
• Vier Betriebsarten: Kühlen, Heizen, Trocknen und Lüften.
• Außengerät mit 800 x 550 x 285 mm und 32 kg, für eine Wandhalterung geeignet.
• Größte vom Hersteller zugelassene Zusammenstellung für dieses Außengerät: 2,5 plus 3,5 kW Klasse.
• Heizleistung über der Kühlleistung: 4,3 kW am Außengerät, 3,15 und 3,6 kW an den Innengeräten.
• Zwei gleiche Leitungssätze trotz unterschiedlicher Innengeräte, 6,35 und 9,52 mm überall.

Funktionen im Detail

WLAN eingebaut

Ja. Die beiden Innengeräte MSZ-HR25VFK bringen die WLAN-Schnittstelle ab Werk mit; ein separates Modul gibt es für dieses Set nicht zu kaufen, weil keines nötig ist. Die Endung K im Modellcode kennzeichnet diese Ausführung. Welche App der Hersteller dafür vorsieht, steht nicht auf dieser Seite, wir sagen es Ihnen auf Anfrage. Zwei Fernbedienungen liegen bei.

Die größte Zusammenstellung dieses Außengeräts

Dieses Set ist genau die Zusammenstellung, die der Hersteller für das Außengerät MXZ-2HA40VF als größte zulässige angibt: ein Innengerät mit 2,5 und eines mit 3,5 kW Klasse. Mehr geht an diesem Außengerät nicht, ein drittes Innengerät auch nicht, denn es hat zwei Anschlüsse. Wer drei Räume versorgen will, braucht ein Außengerät mit drei Anschlüssen; dafür führen wir Sets derselben Serie.

Multi Split Prinzip

Zwei Innengeräte an einem Außengerät, jedes mit eigenem Kältemittelkreis und eigener Fernbedienung. Außen ein Stellplatz und eine Zuleitung. Beide Leitungswege sind gleich, weil beide Innengeräte dieselben Anschlussmaße haben.

Betriebsarten und Luftführung

• Kühlen, Heizen, Trocknen, Lüften
• Vier Lüfterstufen und eine Automatikstufe
• Vertikaler Swing: die Luftaustrittsklappe bewegt sich auf und ab
• Kräftiger Anlauf, danach wird die eingestellte Temperatur gehalten
• Betriebsbereich des Außengeräts von minus 15 bis plus 46 °C

Steuerung

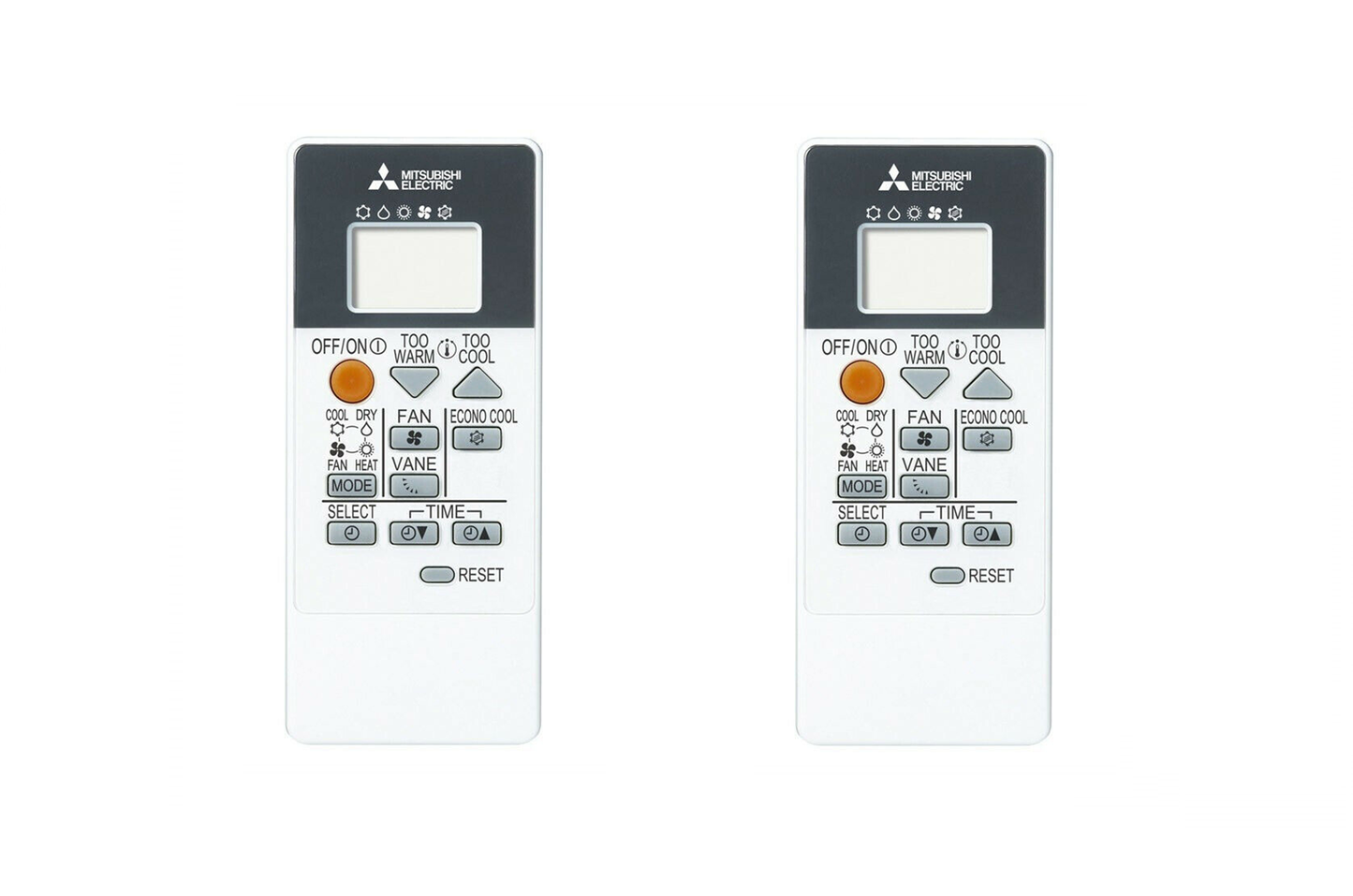

• Zwei Fernbedienungen im Lieferumfang, eine je Innengerät
• WLAN-Schnittstelle in jedem Innengerät, Bedienung per App
• Inverter-Technik am Außengerät

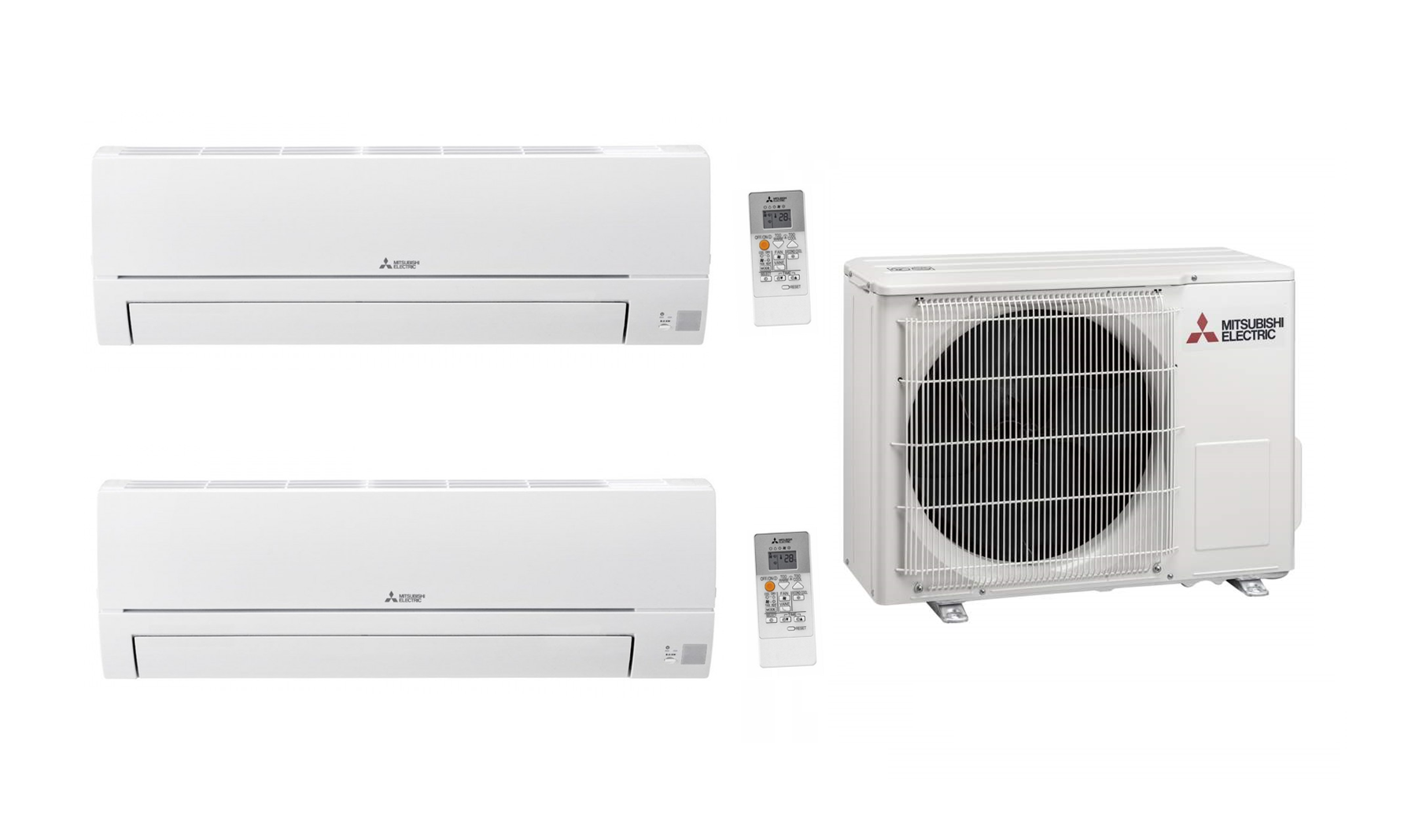

Lieferumfang

Im Standardumfang enthalten:

• 1x Außengerät Mitsubishi Electric MXZ-2HA40VF, 4,0 kW Kühlleistung
• 1x Innengerät Mitsubishi Electric MSZ-HR25VFK, 2,5 kW Kühlleistung, WLAN eingebaut
• 1x Innengerät Mitsubishi Electric MSZ-HR35VFK, 3,4 kW Kühlleistung, WLAN eingebaut
• 2x Fernbedienung, eine je Innengerät

Das benötigen Sie zusätzlich

• Zwei Leitungssätze mit 6,35 und 9,52 mm, untereinander gleich
• Wandhalterung oder Bodenkonsole für 32 kg
• Kondensatpumpe, je nach Einbausituation
• Elektrische Zuleitung und Absicherung
• Montage und Inbetriebnahme durch einen Fachbetrieb

Ein WLAN-Modul ist nicht nötig, die Schnittstelle ist in beiden Innengeräten eingebaut.

Technische Daten

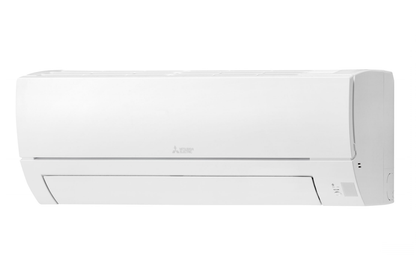

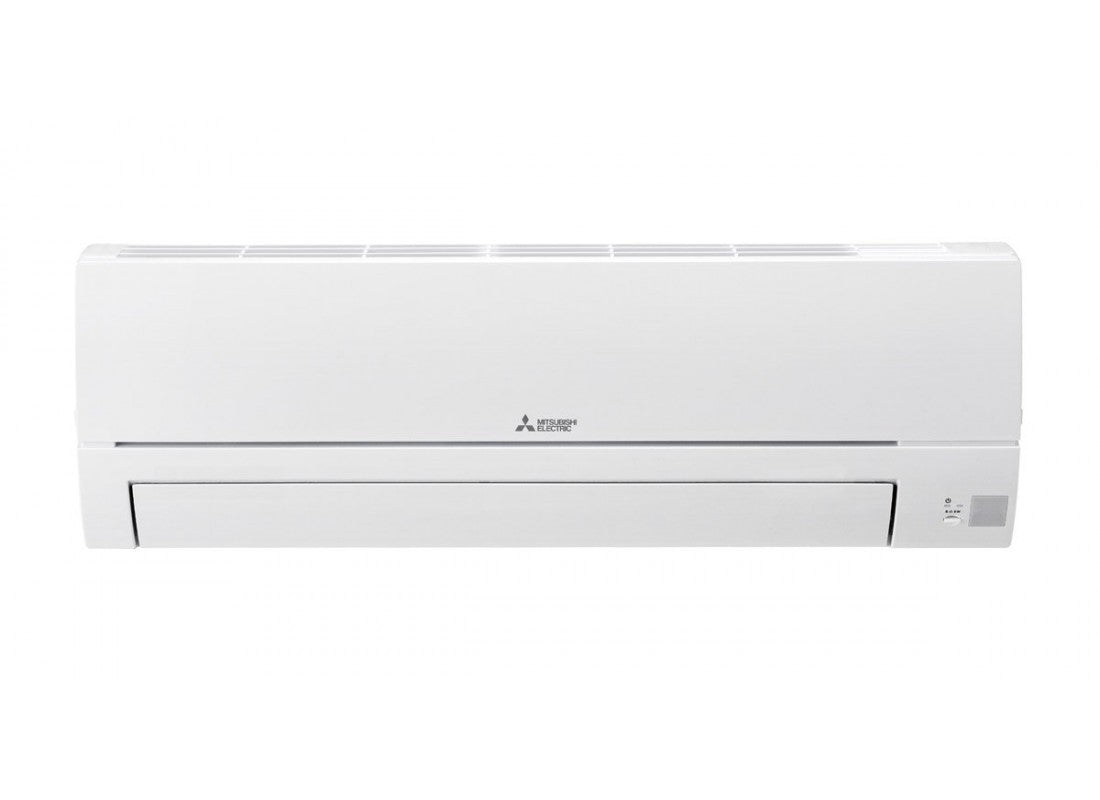

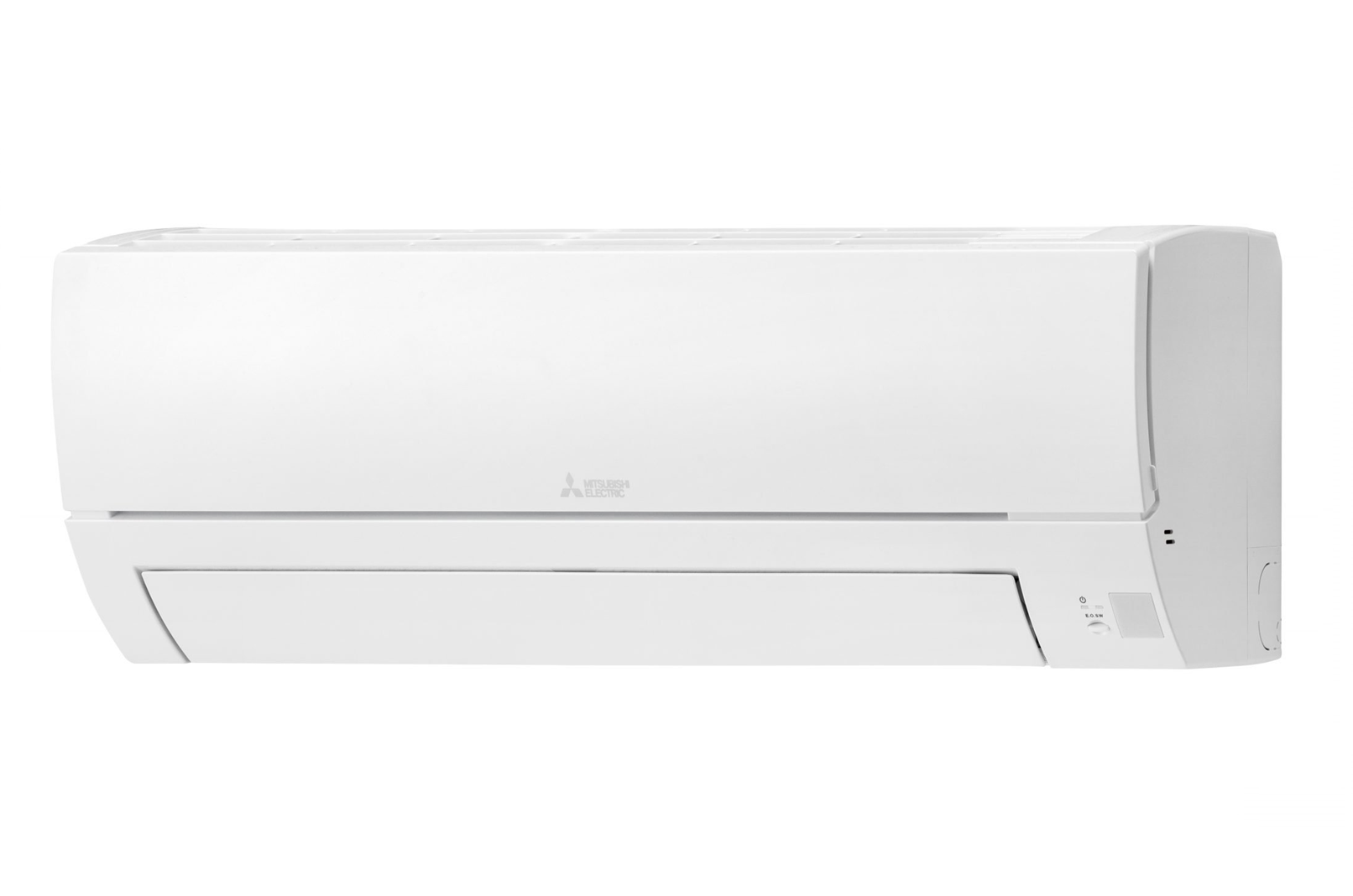

Innengerät 2,5 kW

Modell	1x Mitsubishi Electric MSZ-HR25VFK
Kühlleistung	2,5 kW
Heizleistung	3,15 kW
Abmessungen (BxHxT)	838 x 280 x 228 mm, 8,5 kg
Rohranschlüsse Flüssig + Gas	6,35 mm + 9,52 mm
WLAN	eingebaut, kein Zusatzmodul

Innengerät 3,4 kW

Modell	1x Mitsubishi Electric MSZ-HR35VFK
Kühlleistung	3,4 kW
Heizleistung	3,6 kW
Abmessungen (BxHxT)	838 x 280 x 228 mm, 8,5 kg
Rohranschlüsse Flüssig + Gas	6,35 mm + 9,52 mm
WLAN	eingebaut, kein Zusatzmodul
Schalldruckpegel beider Innengeräte	22 / 36 dB(A), niedrige / hohe Stufe, eine Angabe für beide

Außengerät

Modell	Mitsubishi Electric MXZ-2HA40VF
Kühlleistung	4,0 kW
Heizleistung	4,3 kW
Schalldruckpegel Außengerät	44 bis 50 dB(A)
Abmessungen Außengerät (BxHxT)	800 x 550 x 285 mm, 32 kg
Anschlüsse für Innengeräte	2, in diesem Set beide belegt
Größte zulässige Zusammenstellung	2,5 kW + 3,5 kW laut Hersteller
Rohranschlüsse Außengerät	2x 6,35 mm + 9,52 mm

System

Energieeffizienzklasse Kühlen / Heizen	A++ / A+, Skala A+++ bis D
SEER / SCOP	8,0 / 4,3
Summe Kühlleistung Innengeräte	5,9 kW
Betriebsarten	Kühlen, Heizen, Trocknen, Lüften
Betriebsbereich Außengerät	-15 bis +46 °C
Steuerung	2x Fernbedienung, App über eingebautes WLAN

Häufige Fragen

Welche Kühl- und Heizleistung hat das Set?

Für das Außengerät MXZ-2HA40VF sind 4,0 kW Kühl- und 4,3 kW Heizleistung angegeben. Das Innengerät MSZ-HR25VFK ist mit 2,5 kW Kühl- und 3,15 kW Heizleistung angegeben, das Innengerät MSZ-HR35VFK mit 3,4 kW Kühl- und 3,6 kW Heizleistung. Die Energieeffizienzklassen sind mit A++ im Kühlen und A+ im Heizen angegeben, auf der Skala von A+++ bis D, bei einem SEER von 8,0 und einem SCOP von 4,3.

Ist das die größte Zusammenstellung für dieses Außengerät?

Dieses Set ist genau die Zusammenstellung, die der Hersteller für das Außengerät MXZ-2HA40VF als größte zulässige angibt: ein Innengerät mit 2,5 und eines mit 3,5 kW Klasse. Mehr geht an diesem Außengerät nicht, ein drittes Innengerät auch nicht, denn es hat zwei Anschlüsse. Wer drei Räume versorgen will, braucht ein Außengerät mit drei Anschlüssen; dafür führen wir Sets derselben Serie.

Kann ich die Anlage per App steuern?

Ja. Die beiden Innengeräte MSZ-HR25VFK bringen die WLAN-Schnittstelle ab Werk mit; ein separates Modul gibt es für dieses Set nicht zu kaufen, weil keines nötig ist. Die Endung K im Modellcode kennzeichnet diese Ausführung. Welche App der Hersteller dafür vorsieht, steht nicht auf dieser Seite, wir sagen es Ihnen auf Anfrage. Zwei Fernbedienungen liegen bei.

Welche Betriebsarten hat die Anlage?

Kühlen, Heizen, Trocknen und Lüften, also vier. So gibt es der Hersteller für die MSZ-HR Innengeräte am Außengerät MXZ-2HA40VF an. Der Lüfter jedes Innengeräts hat vier feste Stufen und eine Automatik, und die Luftaustrittsklappe schwenkt auf und ab (vertikaler Swing).

Wie arbeiten zwei Innengeräte an einem Außengerät?

Zwei getrennte Kältemittelkreise, einer je Innengerät, an einem gemeinsamen Außengerät. Jeder Raum hat seine eigene Fernbedienung und seine eigene Solltemperatur.

Reicht das Außengerät für beide Innengeräte zugleich?

Die beiden Innengeräte kommen zusammen auf 5,9 kW, das Außengerät ist mit 4,0 kW angegeben. Dass diese Differenz zulässig ist, sagt der Hersteller selbst, indem er 2,5 plus 3,5 kW als größte Zusammenstellung für dieses Außengerät nennt. In der Praxis heißt das: läuft ein Innengerät allein, hat es die vollen 4,0 kW; laufen beide auf Volllast, teilen sie sich die 4,0 kW und erreichen etwa zwei Drittel ihrer Nennleistung. Für zwei Räume, die nicht ständig zugleich unter Volllast stehen, ist das so vorgesehen. Für zwei dauerhaft parallel voll genutzte Räume legen wir Ihnen auf Anfrage ein Set mit mehr Außenleistung aus.

Für welche Räume passt dieses Set?

Das Innengerät mit 2,5 kW ist nach Herstellerangabe für etwa 19 bis 25 m² ausgelegt, das mit 3,4 kW für etwa 26 bis 34 m²^*. Das größere gehört in den Raum, der länger genutzt wird oder mehr Fensterfläche hat, meist das Wohnzimmer; das kleinere in das Schlafzimmer, wo seine 21 dB(A) auf der niedrigsten Stufe zählen. Beide Geräte haben dasselbe Gehäuse mit 838 x 280 x 228 mm. Die verbindliche Auslegung nehmen wir objektbezogen vor.

Wie viele Innengeräte sind im Lieferumfang enthalten?

Zwei: ein MSZ-HR25VFK mit 2,5 kW und ein MSZ-HR35VFK mit 3,4 kW, dazu zwei Fernbedienungen und das Außengerät MXZ-2HA40VF. Rohre, Montagematerial und die Halterung oder Konsole für das Außengerät sind nicht Teil der Lieferung.

Ist ein Montageset für jedes Innengerät nötig?

Ja, zwei, und obwohl die Innengeräte unterschiedlich stark sind, sind beide Leitungssätze gleich: 6,35 mm Flüssigkeits- und 9,52 mm Gasleitung, am Außengerät wie an beiden Innengeräten. Das Material gehört nicht zum Angebot, der Fachbetrieb wählt es nach Leitungsweg und Einbausituation.

Wie groß und wie schwer sind die Geräte?

Die Innengeräte messen je 838 x 280 x 228 mm bei 8,5 kg. Das Außengerät kommt auf 800 x 550 x 285 mm und 32 kg; es lässt sich ohne Weiteres an einer Wandhalterung montieren, die Tragfähigkeit beurteilt der Fachbetrieb vor Ort.

Wie laut ist die Anlage?

Diese Seite nennt für die Innengeräte 22 dB(A) auf der niedrigen und 36 dB(A) auf der hohen Stufe, als eine Angabe für beide; die Zwischenstufen und die Werte je Gerät nennen wir Ihnen auf Anfrage. Das Außengerät ist mit 44 bis 50 dB(A) angegeben, abhängig vom Betriebspunkt. Einen Schallleistungspegel gibt die Seite nicht an.

Wie weit dürfen Innen- und Außengerät auseinander liegen?

Diese Seite nennt weder die zulässige Leitungslänge noch den zulässigen Höhenunterschied; beide Werte nennen wir Ihnen auf Anfrage. Zwei Leitungswege sind zu planen, beide vom Stellplatz des Außengeräts aus.

Kann ich mit der Anlage im Winter heizen?

Angegeben ist für das Außengerät ein Bereich von minus 15 bis plus 46 °C, ohne Trennung nach Heizen und Kühlen; die getrennten Grenzen nennen wir Ihnen auf Anfrage. Im Heizbetrieb gilt die Klasse A+ auf der Skala von A+++ bis D bei einem SCOP von 4,3. Das Außengerät heizt mit 4,3 kW, die Innengeräte mit 3,15 und 3,6 kW, also jeweils mehr, als sie kühlen. Der Hersteller nennt einen Wärmepumpenbetrieb mit kräftigem Anlauf. Ob das als alleinige Heizung reicht, prüfen wir auf Anfrage.

Darf ich die Klimaanlage selbst montieren?

Ein zertifizierter Fachbetrieb übernimmt Montage und Inbetriebnahme; Selbstmontage ist nicht vorgesehen. Zu planen sind zwei Leitungswege und ein Außengerät von 32 kg.
