Dieses Mitsubishi Electric Multi Split Set verbindet drei Innengeräte der Serie MSZ-HR mit je 2,5 kW und ein Außengerät MXZ-3HA50VF2 mit 5,0 kW Kühl- und 6,0 kW Heizleistung. Die WLAN-Schnittstelle ist in jedem Innengerät eingebaut, ein Zusatzmodul für die App-Steuerung ist nicht erforderlich. Angegeben sind die Energieeffizienzklassen A++ im Kühl- und A+ im Heizbetrieb, auf der Skala von A+++ bis D, bei einem SEER von 7,3. Als Orientierung eignet sich jedes Innengerät für Räume von etwa 19 bis 25 m²^*.

Leistung und Einsatzbereich

Das Außengerät Mitsubishi Electric MXZ-3HA50VF2 ist mit 5,0 kW Kühl- und 6,0 kW Heizleistung angegeben, jedes der drei Innengeräte MSZ-HR25VFK mit 2,5 kW Kühl- und 3,15 kW Heizleistung. Zusammen ergibt das 7,5 kW an den Innengeräten, 2,5 kW mehr als am Außengerät. Der Betriebsbereich des Außengeräts ist mit minus 15 bis plus 46 °C angegeben. Für die Rohranschlüsse sind an allen drei Innengeräten 6,35 mm auf der Flüssigkeits- und 9,52 mm auf der Gasseite angegeben.

Die genannte Fläche von etwa 19 bis 25 m²^* gilt je Innengerät und ist ein Richtwert bei üblicher Raumhöhe und normalem Dämmstandard, keine verbindliche Auslegung. Maßgeblich sind Raumhöhe, Dämmstandard, Fensterflächen, Verschattung sowie die Anzahl der Personen und Geräte. Bei diesem Set kommt hinzu, dass sich die drei Innengeräte eine Außenleistung teilen, die deutlich unter ihrer Summe liegt; dazu mehr in den häufigen Fragen. Die passende Auslegung für Ihr Objekt prüfen wir auf Anfrage.

* Richtwert auf Basis der vom Hersteller angegebenen Kühlleistung, bei üblicher Raumhöhe von etwa 2,5 m, normalem Dämmstandard und durchschnittlicher Sonneneinstrahlung. Abweichende Gegebenheiten vor Ort, etwa große Fensterflächen, Dachschrägen oder eine hohe Personenzahl, können eine andere Leistungsklasse erfordern. Die verbindliche Auslegung erfolgt objektbezogen. Für eine fachgerechte Auslegung Ihres Objekts nehmen Sie bitte Kontakt mit uns auf.

Die wichtigsten Vorteile auf einen Blick

• WLAN in jedem Innengerät eingebaut, App-Steuerung ohne Zusatzmodul.
• Drei gleiche Innengeräte mit je 2,5 kW für drei Räume von jeweils etwa 19 bis 25 m².
• Energieeffizienzklasse A++ im Kühlen und A+ im Heizen auf der Skala von A+++ bis D, bei SEER 7,3 und SCOP 4,0.
• Heizleistung über der Kühlleistung: 6,0 kW gegenüber 5,0 kW am Außengerät, 3,15 kW gegenüber 2,5 kW je Innengerät.
• 21 dB(A) als niedrigster angegebener Schalldruckpegel je Innengerät.
• 46 bis 50 dB(A) am Außengerät, je nach Betriebspunkt.
• Drei Fernbedienungen, jeder Raum wird einzeln geregelt.
• Drei untereinander gleiche Leitungssätze, 6,35 und 9,52 mm an allen Anschlüssen.

Funktionen im Detail

WLAN eingebaut

Ja, und zwar ohne Zusatzmodul. Bei den Innengeräten der Serie MSZ-HR ist die WLAN-Schnittstelle laut Hersteller eingebaut. Sie verbinden jedes Innengerät mit Ihrem Heimnetz und bedienen es über die App des Herstellers; die genaue Bezeichnung der App nennt diese Seite nicht, wir nennen sie Ihnen auf Anfrage. Im Lieferumfang sind außerdem drei Fernbedienungen enthalten, eine je Innengerät.

Multi Split Prinzip

Drei Innengeräte sind an ein gemeinsames Außengerät angeschlossen. Jedes hat seinen eigenen Kältemittelkreis, seine eigene Fernbedienung und seine eigene Solltemperatur. Draußen steht ein Gerät, mit einem Stellplatz und einer elektrischen Zuleitung für drei Räume.

Für die Montage sind drei Leitungswege zu führen, und sie sind untereinander gleich, weil alle drei Innengeräte dieselben Anschlussmaße haben.

Betriebsarten

• Kühlen und Heizen über dasselbe Gerät
• Betriebsbereich des Außengeräts von minus 15 bis plus 46 °C
• Drei getrennte Kältemittelkreise, einer je Innengerät
• Einzelregelung je Raum über die jeweilige Fernbedienung oder die App

Steuerung und Komfort

• Drei Fernbedienungen im Lieferumfang, eine je Innengerät
• WLAN-Schnittstelle in jedem Innengerät, Bedienung per App

Lieferumfang

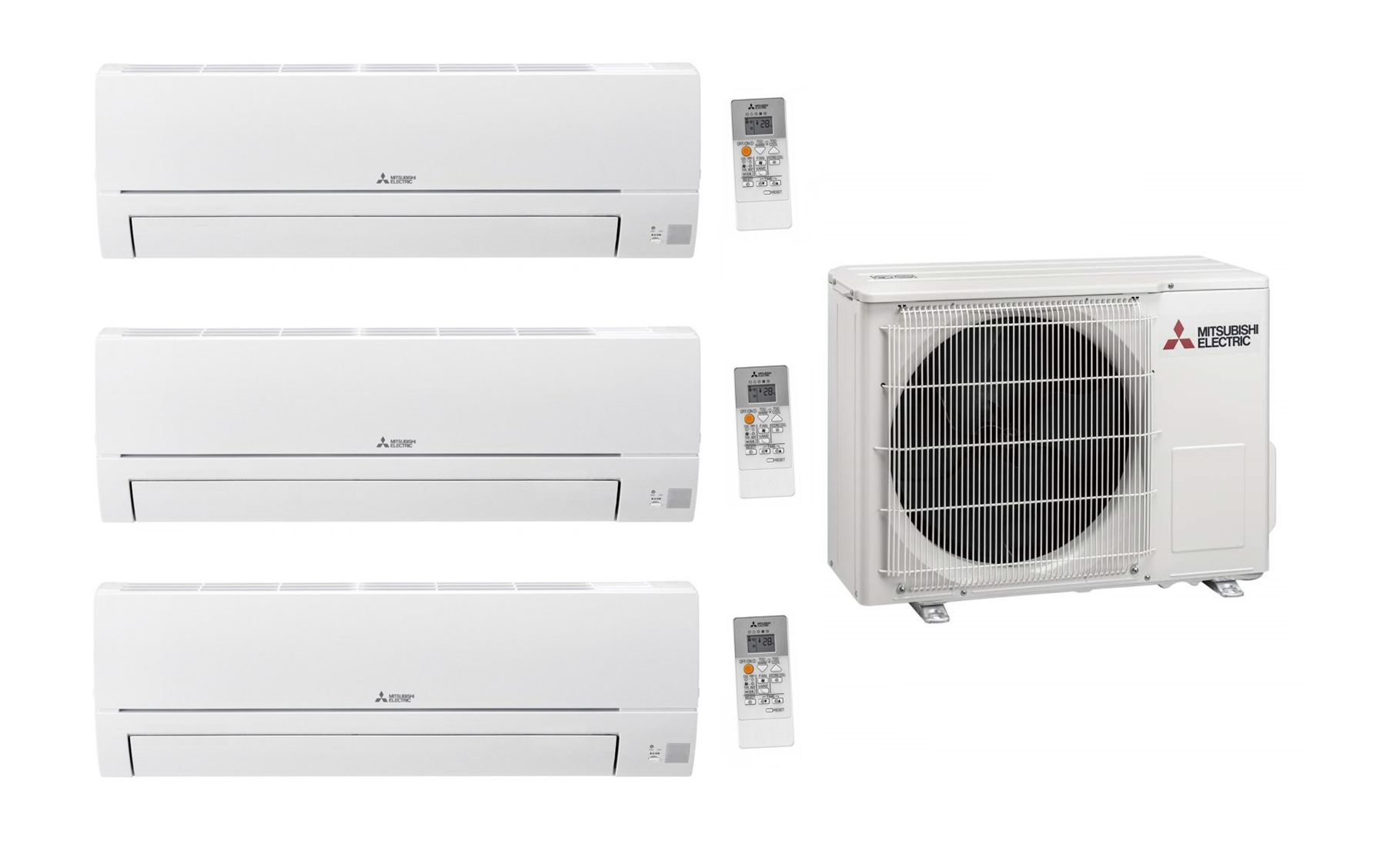

Im Standardumfang enthalten:

• 1x Außengerät Mitsubishi Electric MXZ-3HA50VF2, 5,0 kW Kühlleistung
• 3x Innengerät Mitsubishi Electric MSZ-HR25VFK, je 2,5 kW Kühlleistung, WLAN eingebaut

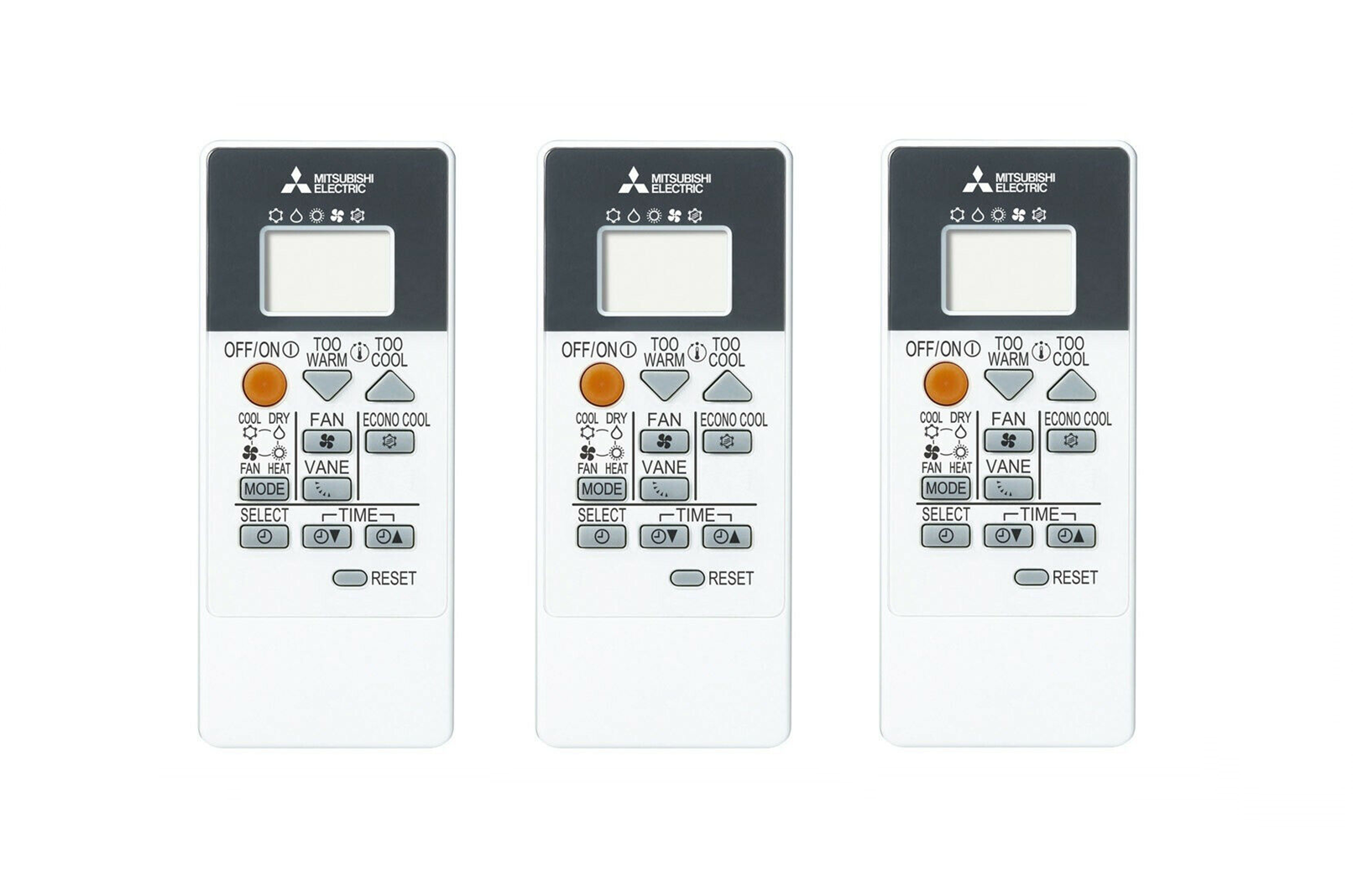

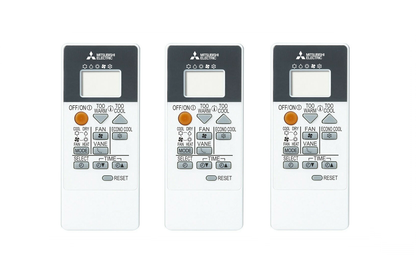

• 3x Fernbedienung, eine je Innengerät

Das benötigen Sie zusätzlich

• Drei Leitungssätze mit 6,35 und 9,52 mm, untereinander gleich
• Bodenkonsole oder Wandhalterung für 57 kg
• Kondensatpumpe, je nach Einbausituation
• Elektrische Zuleitung und Absicherung
• Montage und Inbetriebnahme durch einen Fachbetrieb

Ein WLAN-Modul müssen Sie hier nicht einplanen, die Schnittstelle ist in den Innengeräten bereits eingebaut.

Technische Daten

Innengeräte

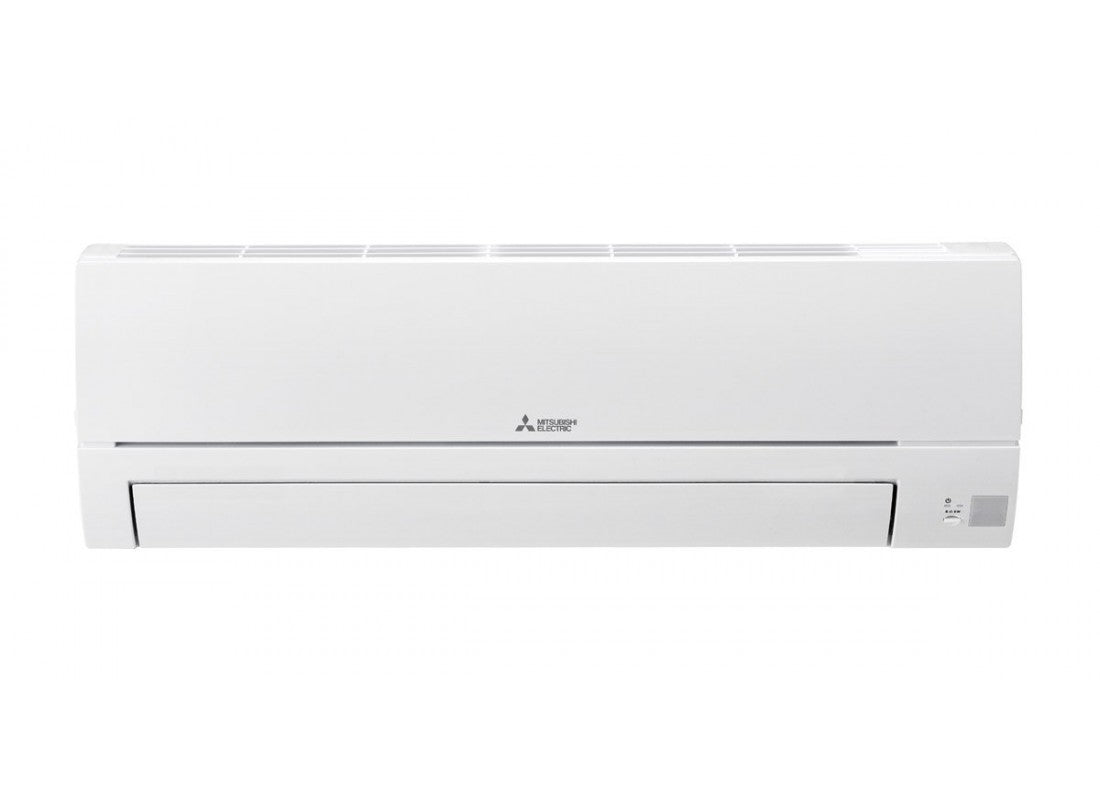

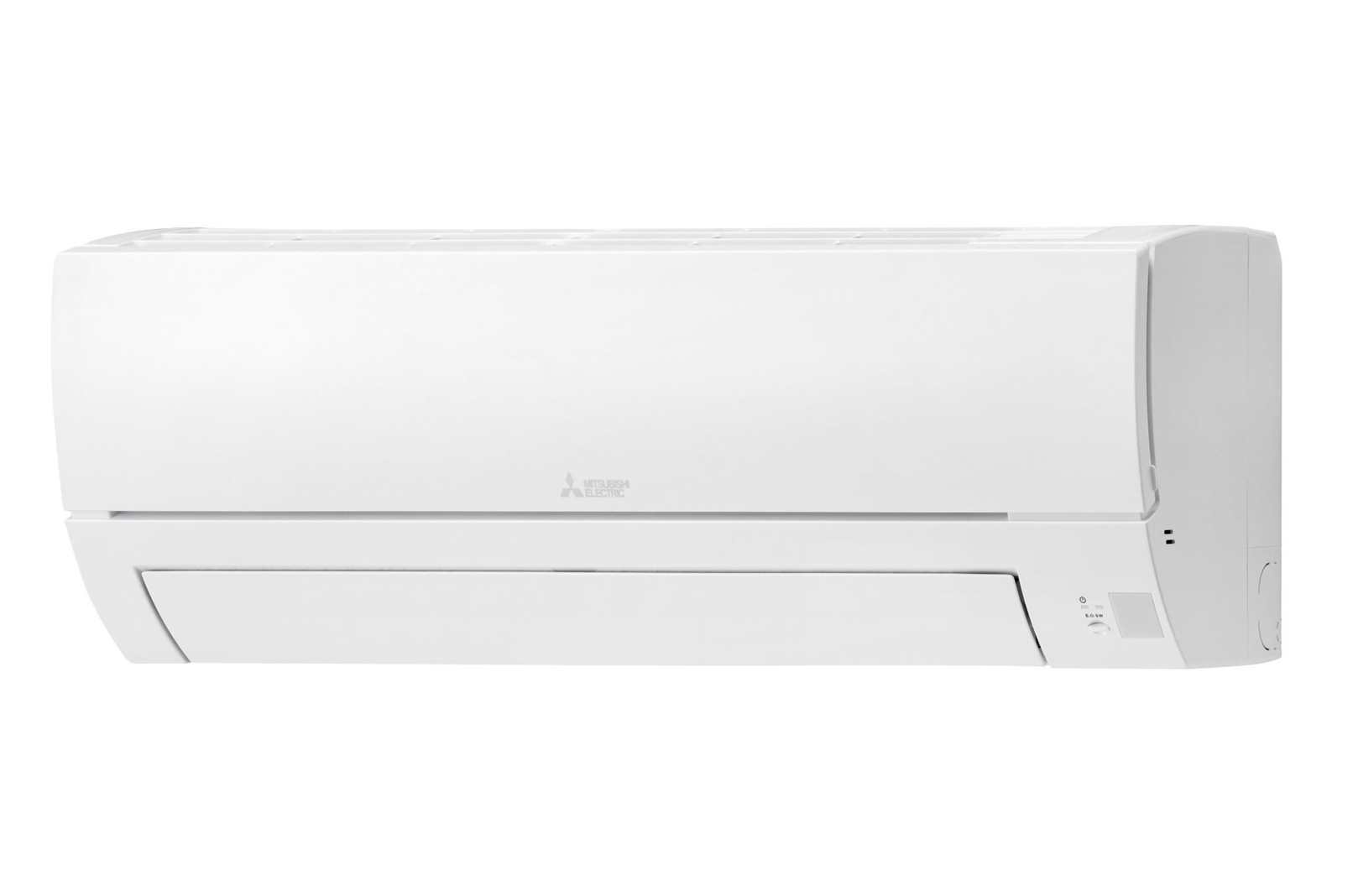

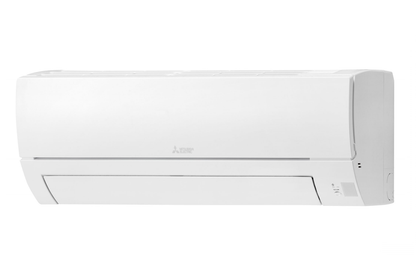

Modell	3x Mitsubishi Electric MSZ-HR25VFK
Kühlleistung je Innengerät	2,5 kW
Heizleistung je Innengerät	3,15 kW
Schalldruckpegel	21 / 37 dB(A), niedrige / hohe Stufe
Abmessungen je Innengerät (BxHxT)	838 x 280 x 228 mm, 8,5 kg
Rohranschlüsse Flüssig + Gas	6,35 mm + 9,52 mm, drei gleiche Sätze
WLAN	eingebaut, kein Zusatzmodul

Außengerät

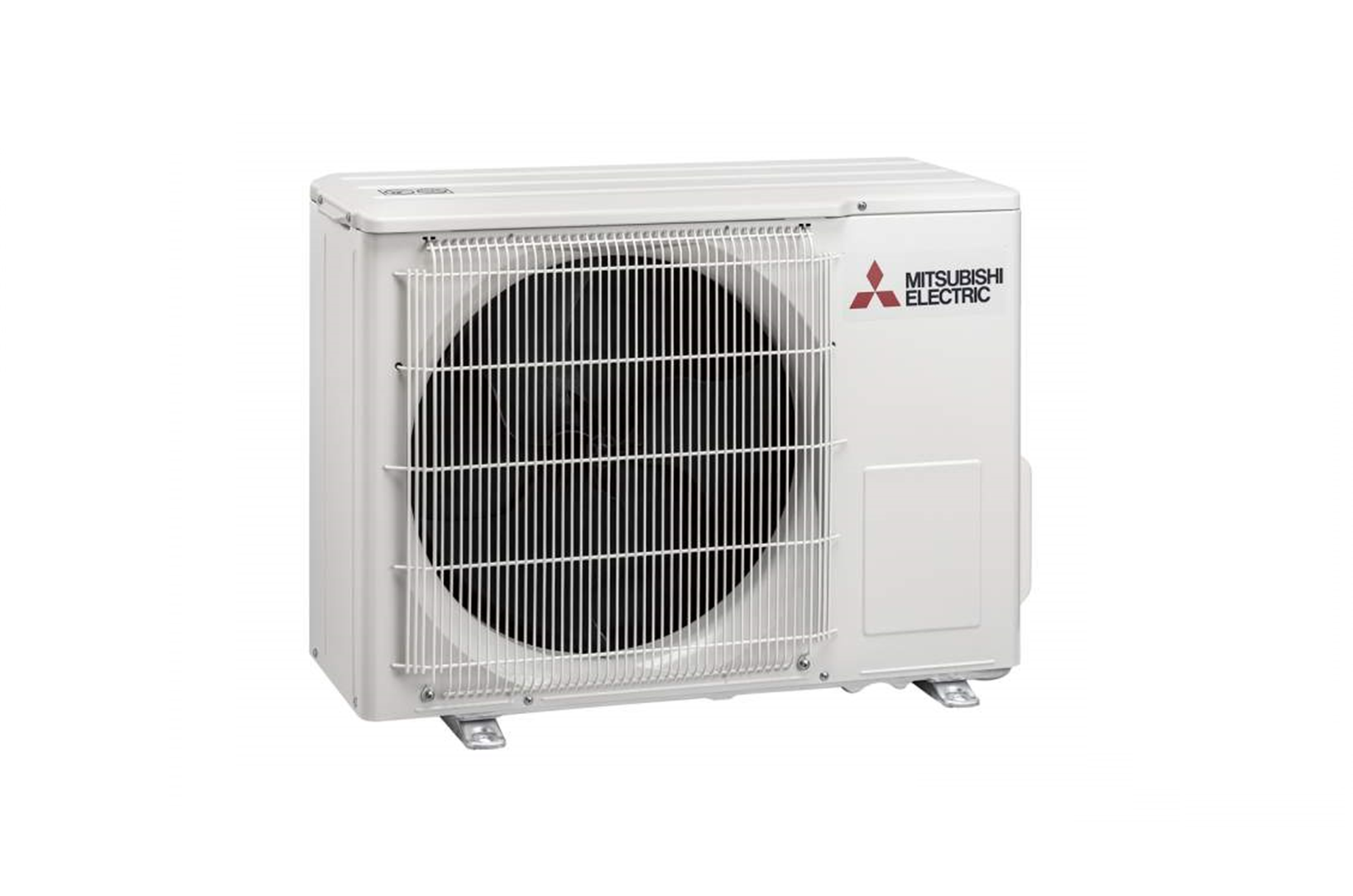

Modell	Mitsubishi Electric MXZ-3HA50VF2
Kühlleistung	5,0 kW
Heizleistung	6,0 kW
Schalldruckpegel Außengerät	46 bis 50 dB(A)
Abmessungen Außengerät (BxHxT)	840 x 710 x 330 mm, 57 kg
Anschlüsse für Innengeräte	3, in diesem Set alle belegt
Rohranschlüsse Außengerät	3x 6,35 mm + 9,52 mm

System

Energieeffizienzklasse Kühlen / Heizen	A++ / A+, Skala A+++ bis D
SEER / SCOP	7,3 / 4,0
Summe Kühlleistung Innengeräte	7,5 kW
Betriebsbereich Außengerät	-15 bis +46 °C
Steuerung	3x Fernbedienung, App über eingebautes WLAN

Häufige Fragen

Welche Kühl- und Heizleistung hat das Set?

Für das Außengerät MXZ-3HA50VF2 sind 5,0 kW Kühl- und 6,0 kW Heizleistung angegeben, für jedes der drei Innengeräte 2,5 kW Kühl- und 3,15 kW Heizleistung. Angegeben sind die Energieeffizienzklassen A++ für das Kühlen und A+ für das Heizen, auf der Skala von A+++ bis D, bei einem SEER von 7,3 und einem SCOP von 4,0.

Kann ich die Anlage per App steuern?

Ja, und zwar ohne Zusatzmodul. Bei den Innengeräten der Serie MSZ-HR ist die WLAN-Schnittstelle laut Hersteller eingebaut. Sie verbinden jedes Innengerät mit Ihrem Heimnetz und bedienen es über die App des Herstellers; die genaue Bezeichnung der App nennt diese Seite nicht, wir nennen sie Ihnen auf Anfrage. Im Lieferumfang sind außerdem drei Fernbedienungen enthalten, eine je Innengerät.

Wie arbeiten drei Innengeräte an einem Außengerät?

Über drei getrennte Kältemittelkreise, einen je Innengerät. Jeder Raum wird einzeln geregelt, die Leistung stellt ein gemeinsames Außengerät bereit.

Was passiert, wenn alle drei Innengeräte gleichzeitig laufen?

Das sollten Sie bei diesem Set vorab wissen: zusammen fordern die drei Innengeräte 7,5 kW an, das Außengerät ist mit 5,0 kW angegeben. Es fehlen also 2,5 kW, wenn alle drei Räume zugleich auf Volllast stehen, das ist die Hälfte der Leistung des Außengeräts. Ausgelegt ist das Set für Räume, die zu unterschiedlichen Zeiten genutzt werden: läuft ein Innengerät allein, steht ihm die volle Leistung zur Verfügung, laufen zwei, erreichen beide ihre 2,5 kW. Sollen alle drei Räume dauerhaft gleichzeitig auf voller Leistung laufen, schlagen wir ein stärkeres Außengerät vor und rechnen Ihnen das auf Anfrage durch.

Für welche Räume passt dieses Set?

Nach den Angaben des Herstellers deckt jedes Innengerät etwa 19 bis 25 m² ab^*. Mit drei gleichen Innengeräten passt das Set auf drei kleinere bis mittlere Räume, etwa drei Schlaf- oder Kinderzimmer, oder Wohnzimmer plus zwei Schlafzimmer in einer Wohnung. Mit 21 dB(A) auf der niedrigsten Stufe sind Schlafräume möglich. Die verbindliche Auslegung nehmen wir objektbezogen vor.

Wie viele Innengeräte sind im Lieferumfang enthalten?

Drei, alle mit 2,5 kW, dazu drei Fernbedienungen und ein Außengerät Mitsubishi Electric MXZ-3HA50VF2. Rohre, Montagematerial und die Halterung oder Konsole für das Außengerät sind nicht Teil der Lieferung.

Ist ein Montageset für jedes Innengerät nötig?

Ja, drei Stück, und alle drei sind gleich. Der Hersteller gibt die Anschlüsse als dreimal 6,35 mm auf der Flüssigkeits- und dreimal 9,52 mm auf der Gasseite an, für die Innengeräte wie für das Außengerät. Sie brauchen also dreimal denselben Leitungssatz. Montagematerial ist in diesem Angebot nicht enthalten und wird vom Fachbetrieb zur Einbausituation gewählt.

Wie groß und wie schwer sind die Geräte?

Jedes Innengerät misst 838 x 280 x 228 mm und wiegt 8,5 kg. Das Außengerät misst 840 x 710 x 330 mm und wiegt 57 kg. Bei diesem Gewicht ist eine Bodenkonsole in der Regel die einfachere Lösung als eine Wandhalterung; die Tragfähigkeit beurteilt der Fachbetrieb vor Ort.

Wie laut ist die Anlage?

Für die Innengeräte nennt diese Seite 21 dB(A) auf der niedrigen und 37 dB(A) auf der hohen Stufe; die Werte der Zwischenstufen nennen wir Ihnen auf Anfrage. Für das Außengerät sind 46 bis 50 dB(A) angegeben, je nach Betriebspunkt. Einen Schallleistungspegel nennt diese Seite nicht.

Wie weit dürfen Innen- und Außengerät auseinander liegen?

Die zulässige Leitungslänge und den zulässigen Höhenunterschied zwischen Außen- und Innengeräten nennt diese Seite nicht. Wir nennen Ihnen beide Werte auf Anfrage. Bei drei Innengeräten bestimmt die Lage des Außengeräts die Länge aller drei Leitungswege.

Kann ich mit der Anlage im Winter heizen?

Für das Außengerät ist ein Betriebsbereich von minus 15 bis plus 46 °C angegeben; getrennte Grenzen für Heiz- und Kühlbetrieb nennt diese Seite nicht, wir nennen sie Ihnen auf Anfrage. Im Heizbetrieb ist die Energieeffizienzklasse A+ auf der Skala von A+++ bis D angegeben, bei einem SCOP von 4,0. Die Heizleistung liegt mit 6,0 kW am Außengerät und 3,15 kW je Innengerät jeweils über der Kühlleistung. Ob die Anlage als alleinige Heizung für Ihre Räume ausreicht, prüfen wir auf Anfrage.

Darf ich die Klimaanlage selbst montieren?

Installation und Inbetriebnahme einer Multi Split Klimaanlage übernimmt ein zertifizierter Fachbetrieb, eine Selbstmontage ist nicht vorgesehen. Das Außengerät wiegt 57 kg; Stellplatz und Tragfähigkeit beurteilt der Fachbetrieb vor Ort.
