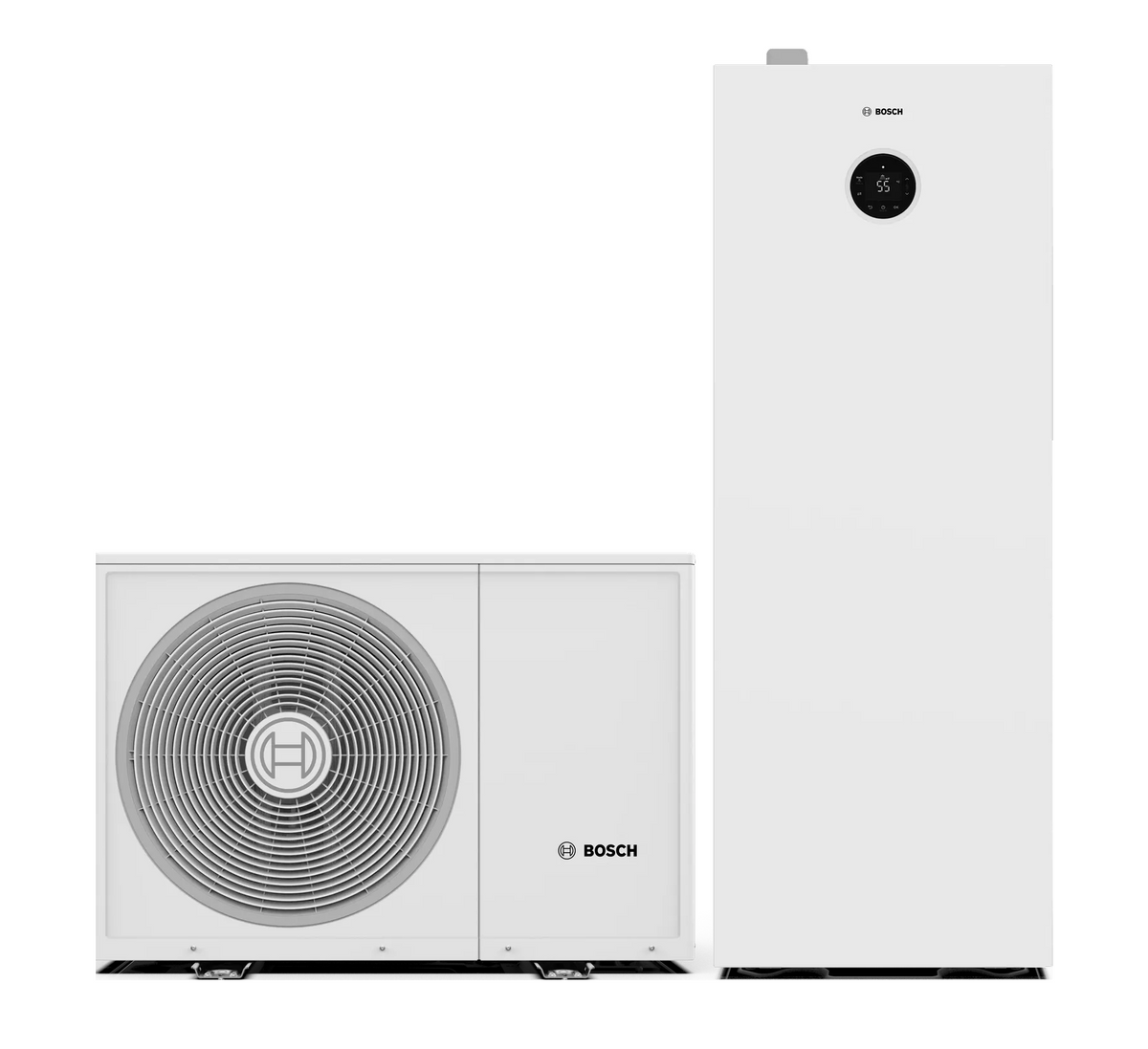

Bosch Compress 3800i AW, Ausführung CS3800iAW 4 OE-S, Luft/Wasser Wärmepumpe als Monoblock: Außengerät 4 O-S mit 4 kW Nennwärmeleistung (3,96 kW bei A-7/W35) und Wandmodul AWEi ohne Speicher, Energieeffizienzklasse A+++ bei 35 °C Vorlauf und A++ bei 55 °C auf der Skala von A+++ bis D. SCOP 4,99 bei 35 °C und 3,6 bei 55 °C, Vorlauf bis 75 °C, Heizbetrieb bis minus 23 °C Außentemperatur, Kühlfunktion serienmäßig, Farbdisplay UI 800, App HomeCom Easy. Warmwasser über einen separaten Speicher; der Kältekreis bleibt im Außengerät, zum Haus führen Vorlauf und Rücklauf.

Leistung und Einsatzbereich

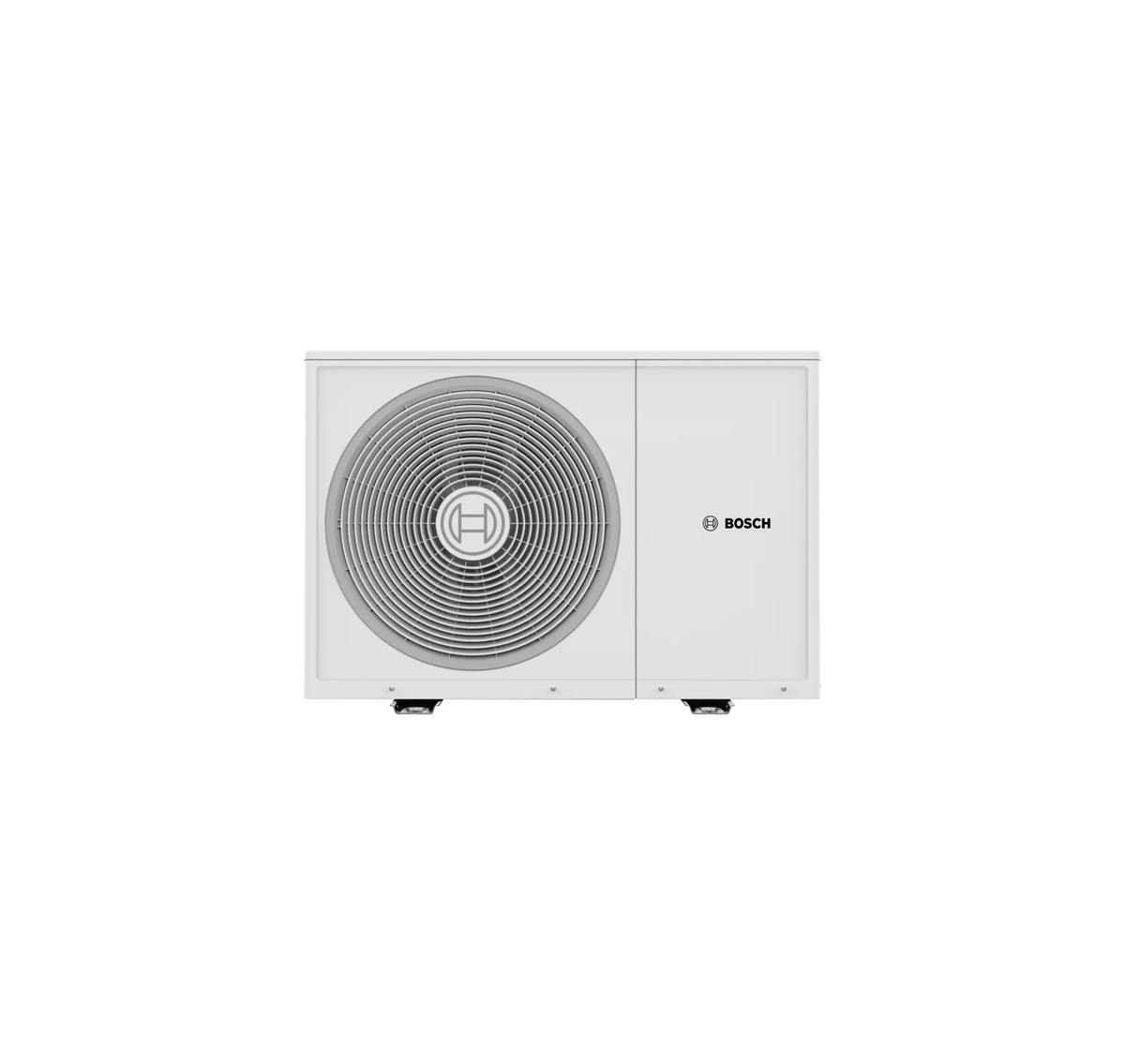

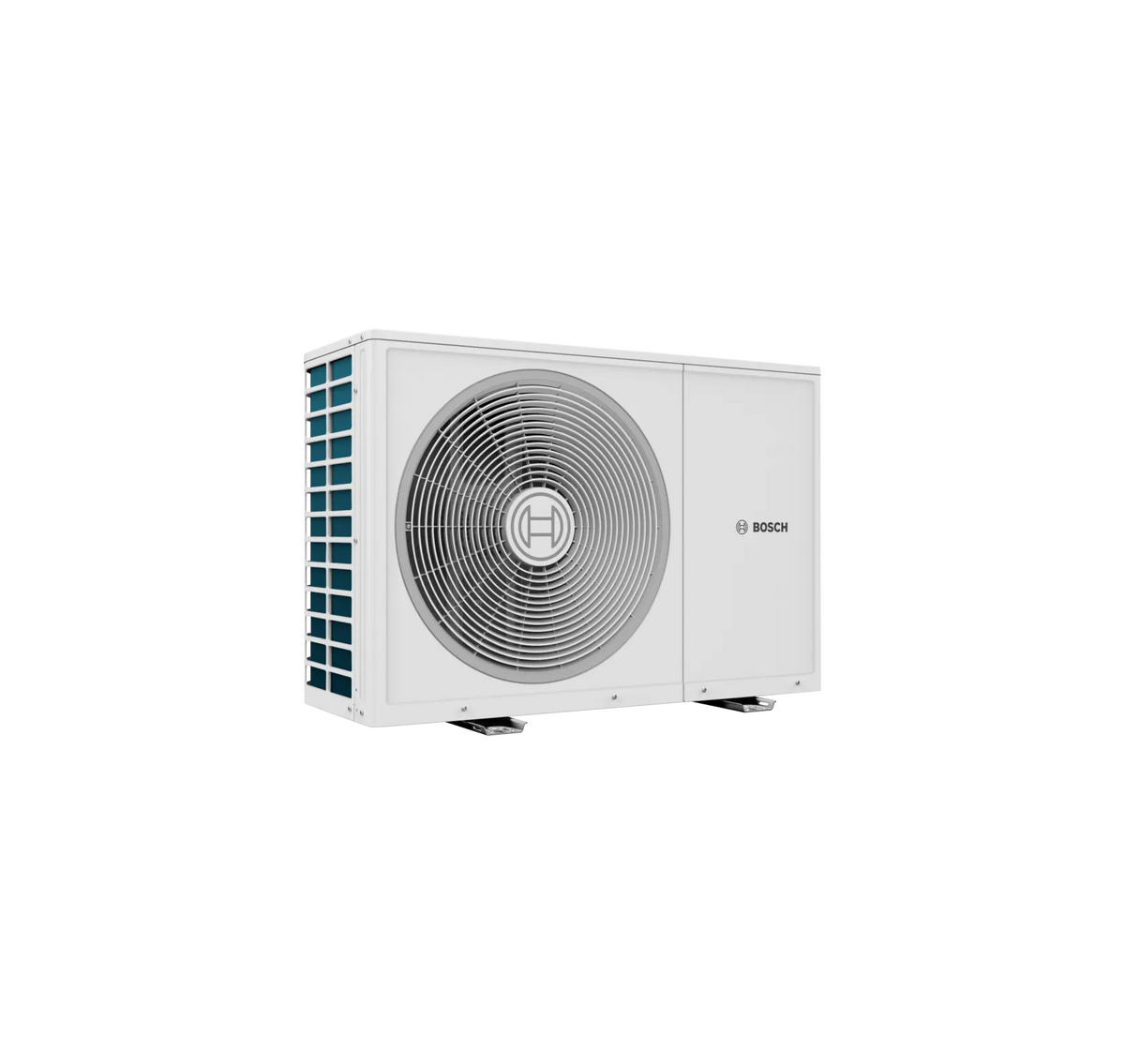

Für das Außengerät 4 O-S nennt der Hersteller 3,96 kW bei A-7/W35 (COP 3,17) und 4,14 kW bei A-7/W55 (COP 2,21), 4 kW Nennwärmeleistung nach ErP und einen Modulationsbereich von 2,19 bis 3,9 kW bei A2/W35. Heizbetrieb von minus 23 bis plus 46 °C Außentemperatur, Vorlauf bis 75 °C, 70 °C bis minus 10 °C. Bei 35 °C Vorlauf gelten 196 Prozent jahreszeitbedingte Raumheizungs-Energieeffizienz und SCOP 4,99, bei 55 °C 141 Prozent und SCOP 3,6.

Die Heizlast^* des Gebäudes bei minus 7 °C wird gegen die 3,96 kW gestellt. Das Wandmodul ohne Speicher passt zu kleinen Einfamilienhäusern, Reihenhäusern und gut gedämmten Neubauten, in denen der Warmwasserspeicher schon steht oder getrennt aufgestellt wird; die Fläche allein entscheidet nicht. Die Heizlastberechnung für Ihr Haus übernehmen wir auf Anfrage.

* Die Heizleistung bei A-7/W35 ist der Wert, der die Heizlast des Gebäudes bei tiefer Außentemperatur decken muss; die Nennwärmeleistung ist der Katalogwert nach ErP. Die verbindliche Auslegung erfolgt objektbezogen nach Heizlastberechnung (Gebäude, Dämmung, Heizflächen, Vorlauftemperatur, Warmwasserbedarf). Für die Auslegung Ihres Objekts nehmen Sie bitte Kontakt mit uns auf.

Die wichtigsten Vorteile auf einen Blick

• 4 kW Nennwärmeleistung, 3,96 kW bei A-7/W35, Modulation von 2,19 bis 3,9 kW.
• Wandmodul AWEi ohne Speicher: 400 x 746 x 297 mm, 20,5 kg, für Anlagen mit vorhandenem oder separat geplantem Warmwasserspeicher.
• Energieeffizienzklasse A+++ bei 35 °C und A++ bei 55 °C auf der Skala von A+++ bis D, SCOP 4,99 und 3,6.
• Heizstab 9 kW an 3~ 400 V, bis 6 kW an 1~ 230 V, im Wandmodul.
• Vorlauf bis 75 °C, 70 °C bis minus 10 °C Außentemperatur; Heizbetrieb bis minus 23 °C.
• Kühlfunktion serienmäßig: Heizen und Kühlen aus einer Anlage, Warmwasser über separaten Speicher.
• Monoblock: Kältekreis im Außengerät, Anbindung über Vorlauf und Rücklauf.
• Schallleistungspegel 48 dB(A) außen, 34 dB(A) innen nach ErP.
• Farbdisplay UI 800, App HomeCom Easy, HomeCom Pro, KNX und Modbus.
• Außengerät 1151 x 804 x 635 mm, 111 kg, 1~ 230 V.

Funktionen im Detail

Monoblock Prinzip

Monoblock heißt, dass der Kältekreis im Außengerät geschlossen bleibt, so wie er das Werk verlassen hat; am Haus wird kein Kältemittel verlegt. Vom Außengerät zum Wandmodul laufen Heizungsvorlauf und Rücklauf, dazu Kondensatablauf und Stromzuleitung. Das Wandmodul AWEi enthält Hydraulik, Heizstab und die Regelung mit Farbdisplay UI 800, aber keinen Speicher; es braucht an der Wand 400 mm Breite und 746 mm Höhe. Draußen sind ein Fundament oder eine Konsole für 111 kg, Platz für 1151 mm Breite und 804 mm Höhe und ein frostfreier Kondensatablauf vorzusehen.

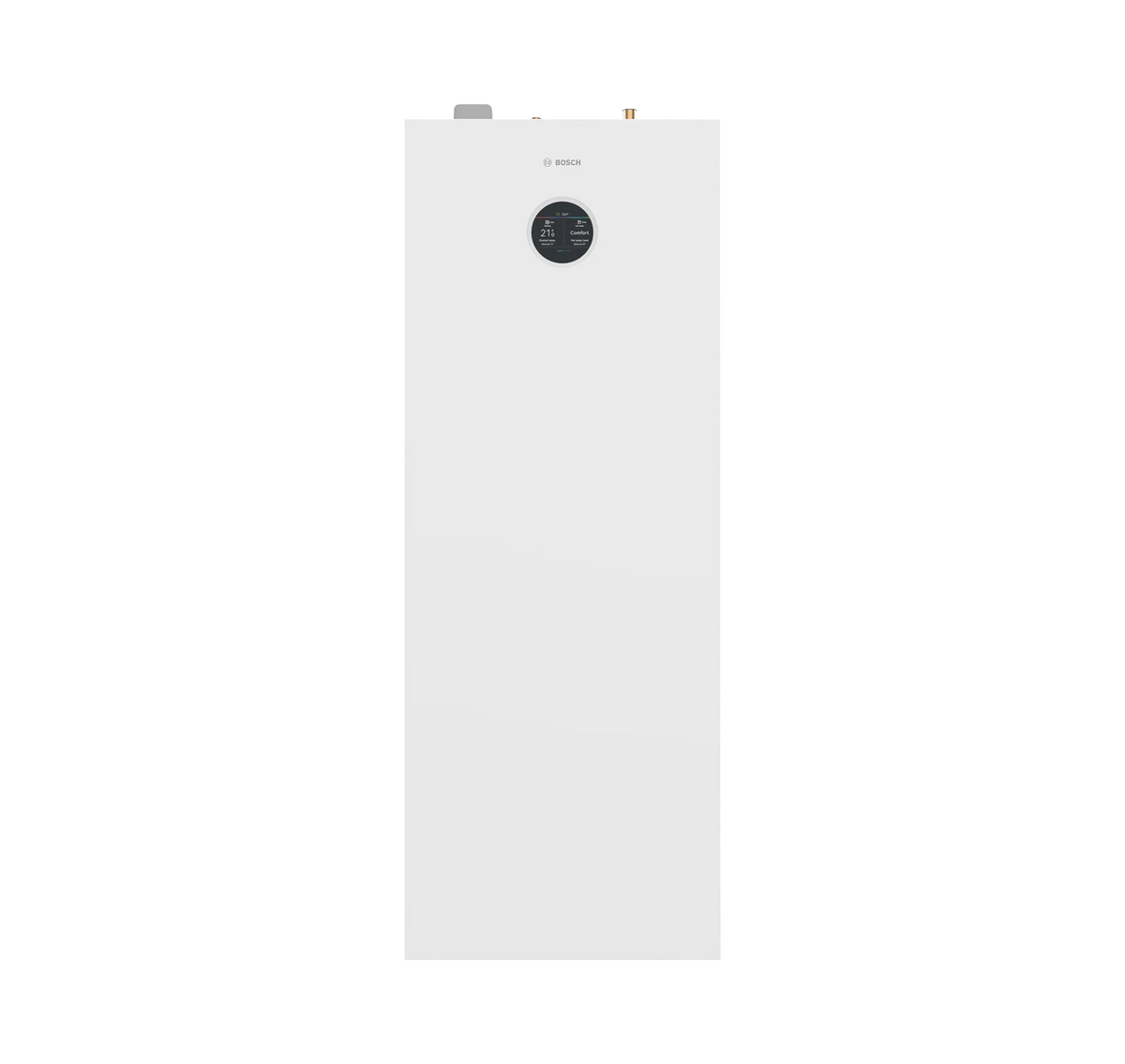

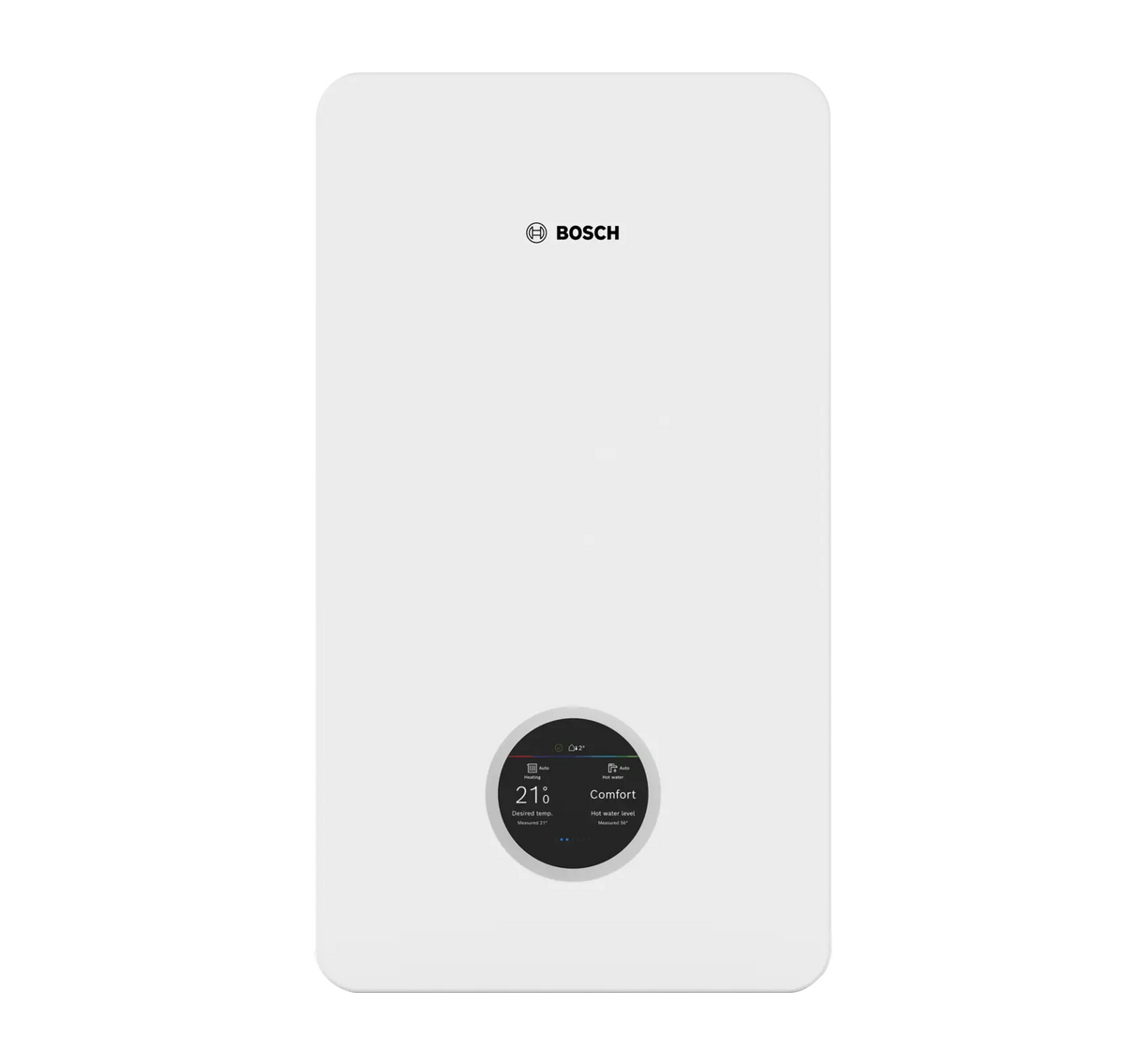

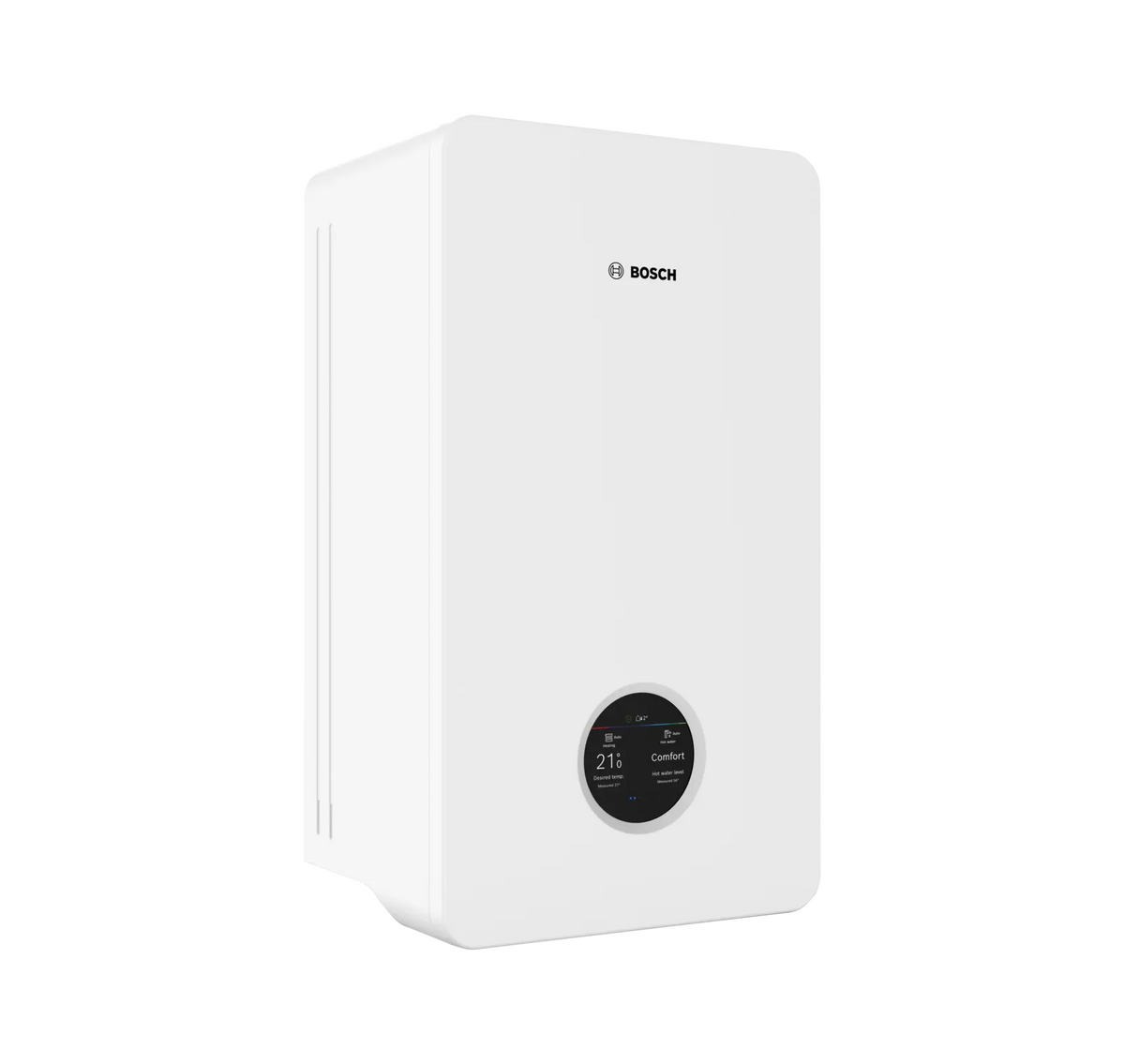

Wandmodul AWEi ohne Speicher

Die Ausführung OE-S kombiniert das Außengerät 4 O-S mit dem Wandmodul AWEi: 400 x 746 x 297 mm, 20,5 kg, elektrischer Heizstab, Regelung mit Farbdisplay UI 800, ohne Warmwasserspeicher, ohne Pufferspeicher und ohne Ausdehnungsgefäß. Speicher und Puffer werden nach Bedarf ergänzt oder aus dem Bestand übernommen; das Modul an der Wand bleibt frei vom Speichervolumen. Der Hersteller führt dieselbe Leistungsgröße auch als Standmodul AWMi mit 179 l Warmwasserspeicher (OM-S) und als Standmodul AWMHi mit Speicher und zweitem Heizkreis (OMH-S).

Regelung und App

Ja, mit der App HomeCom Easy für iOS und Android. Dafür ist das Internetmodul ConnectKey K40RF nötig, das per LAN oder WLAN direkt am Gerät angeschlossen wird; beim Wandmodul ist es laut Herstellerunterlagen nicht enthalten, den Lieferumfang bestätigen wir auf Anfrage. Der Fachbetrieb nutzt HomeCom Pro, Software-Updates laufen über die App EasyService, am Wandmodul wird über das Farbdisplay UI 800 bedient.

Betriebsarten und Grenzen

• Heizen von minus 23 bis plus 46 °C Außentemperatur, Kühlen serienmäßig
• Vorlauf bis 75 °C, 70 °C bis minus 10 °C Außentemperatur
• Warmwasser über einen separaten Speicher mit Wärmetauscher, nicht im Wandmodul
• Inverter, Modulation von 2,19 bis 3,9 kW bei A2/W35
• Heizstab 9 kW an 3~ 400 V, bis 6 kW an 1~ 230 V
• Photovoltaik: laut Hersteller für Eigenstrom ausgelegt; Fremdsysteme: KNX und Modbus

Lieferumfang

• 1x Außengerät Bosch Compress 3800i AW 4 O-S, 4 kW Nennwärmeleistung
• 1x Wandmodul AWEi ohne Speicher, mit elektrischem Heizstab
• Regelung mit Farbdisplay UI 800 im Wandmodul

Fühler und Anschlusszubehör nennen wir auf Anfrage; das Internetmodul ConnectKey K40RF ist beim Wandmodul laut Herstellerunterlagen nicht enthalten.

Das benötigen Sie zusätzlich

• Warmwasserspeicher mit Wärmetauscher, bemessen nach Bedarf, wenn die Wärmepumpe Warmwasser bereiten soll
• Pufferspeicher und Ausdehnungsgefäß nach Hydraulikschema
• Fundament oder Konsole für 111 kg und ein frostfreier Kondensatablauf
• Vorlauf und Rücklauf zum Wandmodul, Absperrungen, Filter, Entlüftung
• Internetmodul ConnectKey K40RF für HomeCom Easy
• Stromanschlüsse 1~ 230 V für das Außengerät und 3~ 400 V oder 1~ 230 V für das Wandmodul, Absicherung durch den Fachbetrieb
• Heizlastberechnung, Planung, Montage und Inbetriebnahme durch einen Fachbetrieb

Technische Daten

Leistung, Außengerät 4 O-S

Nennwärmeleistung (ErP, mittleres Klima)	4 kW
Heizleistung / COP bei A-7/W35	3,96 kW / 3,17
Heizleistung / COP bei A-7/W55	4,14 kW / 2,21
Heizleistung / COP bei A7/W35 und A2/W35	auf Anfrage, in den Herstellerunterlagen nicht genannt
Modulationsbereich bei A2/W35	2,19 bis 3,9 kW
Kühlleistung / EER	auf Anfrage, in den Herstellerunterlagen nicht genannt

Effizienz

Energieeffizienzklasse Raumheizung bei 35 °C	A+++, Skala A+++ bis D
Energieeffizienzklasse Raumheizung bei 55 °C	A++, Skala A+++ bis D
Raumheizungs-Energieeffizienz / SCOP bei 35 °C	196 Prozent / 4,99
Raumheizungs-Energieeffizienz / SCOP bei 55 °C	141 Prozent / 3,6
Warmwasserbereitung	über separaten Speicher, keine Klasse für diese Ausführung

Betrieb, Schall, Elektrik, Maße

Betriebsbereich Heizen	-23 bis +46 °C Außentemperatur
Maximale Vorlauftemperatur	75 °C; 70 °C bis -10 °C Außentemperatur
Kühlen	serienmäßig, Betriebsbereich auf Anfrage
Schallleistungspegel Außengerät (ErP)	48 dB(A)
Schallleistungspegel Innenmodul (ErP)	34 dB(A)
Stromversorgung Außengerät	1~ 230 V
Stromversorgung Innenmodul	3~ 400 V (Heizstab 9 kW) oder 1~ 230 V (Heizstab bis 6 kW)
Abmessungen Außengerät (Breite x Höhe x Tiefe)	1151 x 804 x 635 mm, 111 kg
Gewicht Gesamtsystem (Herstellerangabe)	132,5 kg
Regelung	Farbdisplay UI 800, App HomeCom Easy, HomeCom Pro, KNX, Modbus
Bosch Artikelnummer	7724002206

Wandmodul AWEi

Bauform	Wandmodul
Warmwasserspeicher	keiner, separater Speicher
Ausdehnungsgefäß	keines
Pufferspeicher	keiner
Zweite Heizkreispumpe / Mischer	nicht enthalten
Elektrischer Heizstab	9 kW bei 3~ 400 V, bis 6 kW bei 1~ 230 V
Abmessungen (Breite x Höhe x Tiefe)	400 x 746 x 297 mm
Gewicht	20,5 kg

Häufige Fragen

Welche Heizleistung hat die Wärmepumpe bei minus 7 °C?

Bei A-7/W35 nennt der Hersteller für das Außengerät 4 O-S 3,96 kW und einen COP von 3,17, bei A-7/W55 4,14 kW und einen COP von 2,21. Die Nennwärmeleistung nach ErP liegt bei 4 kW, die Modulation bei A2/W35 zwischen 2,19 und 3,9 kW. A7/W35 und A2/W35 fehlen in den vorliegenden Unterlagen; wir nennen die Werte auf Anfrage.

Reicht die Wärmepumpe für mein Haus?

Das beantwortet die Heizlastberechnung nach DIN EN 12831 aus Gebäudehülle, Fenstern, Lüftung, Heizflächen und Vorlauftemperatur; die Wohnfläche allein reicht dafür nicht. Bleibt die Heizlast bei minus 7 °C unter 3,96 kW, deckt das Außengerät sie ohne Zuheizung, darüber ergänzt der elektrische Heizstab im Wandmodul. Kleine Einfamilienhäuser, Reihenhäuser und gut gedämmte Neubauten sind die Leistungsgröße; das Wandmodul passt, wenn ein Warmwasserspeicher schon vorhanden ist oder getrennt geplant wird, etwa im Hauswirtschaftsraum. Die Berechnung für Ihr Haus übernehmen wir auf Anfrage.

Was bedeutet Monoblock, und was muss am Aufstellort vorhanden sein?

Monoblock heißt, dass der Kältekreis im Außengerät geschlossen bleibt, so wie er das Werk verlassen hat; am Haus wird kein Kältemittel verlegt. Vom Außengerät zum Wandmodul laufen Heizungsvorlauf und Rücklauf, dazu Kondensatablauf und Stromzuleitung. Das Wandmodul AWEi enthält Hydraulik, Heizstab und die Regelung mit Farbdisplay UI 800, aber keinen Speicher; es braucht an der Wand 400 mm Breite und 746 mm Höhe. Draußen sind ein Fundament oder eine Konsole für 111 kg, Platz für 1151 mm Breite und 804 mm Höhe und ein frostfreier Kondensatablauf vorzusehen.

Kann die Wärmepumpe auch kühlen?

Ja. Die Kühlfunktion ist laut Hersteller serienmäßig enthalten; Kühlleistung und EER stehen nicht in den vorliegenden Unterlagen und werden auf Anfrage genannt. Ob die Heizflächen zum Kühlen taugen und wie Kondensat an den Leitungen vermieden wird, gehört in die Planung des Fachbetriebs.

Funktioniert die Wärmepumpe mit Heizkörpern?

Ja. Der Hersteller nennt bis zu 75 °C Vorlauf, bei minus 10 °C Außentemperatur noch 70 °C, und den Einsatz mit Heizkörpern wie mit Fußbodenheizung. Für 55 °C Vorlauf gelten ein SCOP von 3,6 und 141 Prozent jahreszeitbedingte Raumheizungs-Energieeffizienz, für 35 °C ein SCOP von 4,99 und 196 Prozent; je höher die Vorlauftemperatur, desto mehr Strom je Kilowattstunde Wärme.

Wie wird Warmwasser bereitet?

Über einen separaten Warmwasserspeicher mit Wärmetauscher, denn das Wandmodul AWEi enthält keinen. Der Speicher wird nach dem Warmwasserbedarf des Haushalts bemessen und vom Fachbetrieb an das Wandmodul angebunden; ein vorhandener Speicher kann nach Prüfung weiterverwendet werden. Soll die Wärmepumpe kein Warmwasser bereiten, entfällt der Speicher.

Ist ein elektrischer Heizstab eingebaut?

Ja. Der Hersteller nennt für das Wandmodul einen elektrischen Heizstab mit 9 kW an 3~ 400 V, an 1~ 230 V bis 6 kW; er deckt Spitzenlast und Notbetrieb. Welche Stufe bei dieser Ausführung freigeschaltet wird, hängt vom Hausanschluss ab und wird vom Fachbetrieb eingestellt.

Wie laut ist die Wärmepumpe?

Der Hersteller gibt für das Außengerät 48 dB(A) Schallleistungspegel nach ErP an, für das Wandmodul 34 dB(A). Ob der Aufstellort gegenüber Nachbarn und Schlafzimmerfenstern passt, beurteilt der Fachbetrieb mit dem Schallleistungspegel und den Abständen vor Ort.

Kann ich die Wärmepumpe per App steuern?

Ja, mit der App HomeCom Easy für iOS und Android. Dafür ist das Internetmodul ConnectKey K40RF nötig, das per LAN oder WLAN direkt am Gerät angeschlossen wird; beim Wandmodul ist es laut Herstellerunterlagen nicht enthalten, den Lieferumfang bestätigen wir auf Anfrage. Der Fachbetrieb nutzt HomeCom Pro, Software-Updates laufen über die App EasyService, am Wandmodul wird über das Farbdisplay UI 800 bedient.

Lässt sich die Wärmepumpe mit einer Photovoltaikanlage koppeln?

Laut Hersteller ist die Wärmepumpe für den Betrieb mit einer Photovoltaikanlage ausgelegt und kann Eigenstrom nutzen; die Schnittstelle dafür steht nicht in den vorliegenden Unterlagen und wird auf Anfrage geklärt. Für Fremdsysteme nennt der Hersteller KNX und Modbus.

Welchen Stromanschluss braucht die Wärmepumpe?

Das Außengerät 4 O-S läuft an 1~ 230 V. Das Wandmodul wird für den Heizstab mit 9 kW an 3~ 400 V angeschlossen, an 1~ 230 V stehen bis 6 kW zur Verfügung. Absicherung, Leitungsquerschnitte und die Anmeldung beim Netzbetreiber übernimmt der Fachbetrieb.

Welche Energieeffizienzklasse hat die Wärmepumpe?

Energieeffizienzklasse A+++ bei 35 °C Vorlauf auf der Skala von A+++ bis D, mit 196 Prozent jahreszeitbedingter Raumheizungs-Energieeffizienz und SCOP 4,99. Bei 55 °C Vorlauf Klasse A++ auf derselben Skala, mit 141 Prozent und SCOP 3,6. Eine Warmwasserklasse gibt es für diese Ausführung nicht, weil das Wandmodul keinen Speicher enthält. Bezug ist das mittlere Klima nach ErP.

Wird eine Förderung gewährt?

Das richtet sich nach Gebäude, Antragsteller und dem beim Antrag gültigen Programm; die Prüfung übernimmt der Energieberater oder der Fachbetrieb. Die Gerätedaten für den Antrag stellen wir auf Anfrage zusammen.

Darf ich die Wärmepumpe selbst installieren?

Nein. Heizlastberechnung, Hydraulik mit separatem Speicher, Elektroanschluss und Inbetriebnahme liegen beim Fachbetrieb; der Regler unterstützt ihn mit einem Inbetriebnahme-Assistenten. Bauseits vorzubereiten sind Fundament oder Konsole für 111 kg, frostfreier Kondensatablauf, Vorlauf und Rücklauf zum Wandmodul, Anschlüsse für Speicher und Puffer, Stromanschlüsse und eine Wandfläche von 400 x 746 mm.
